TIGER HORDRILL

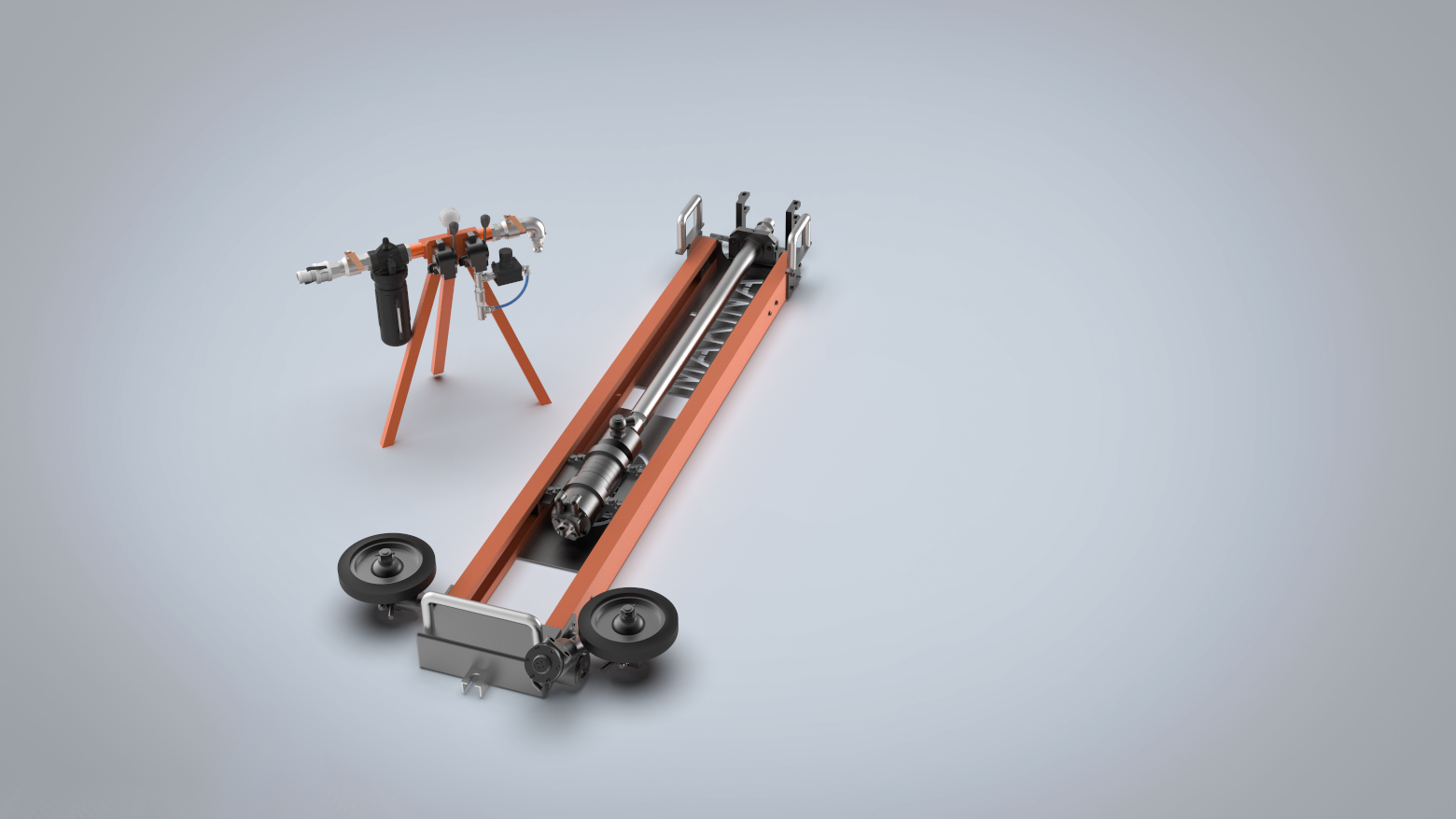

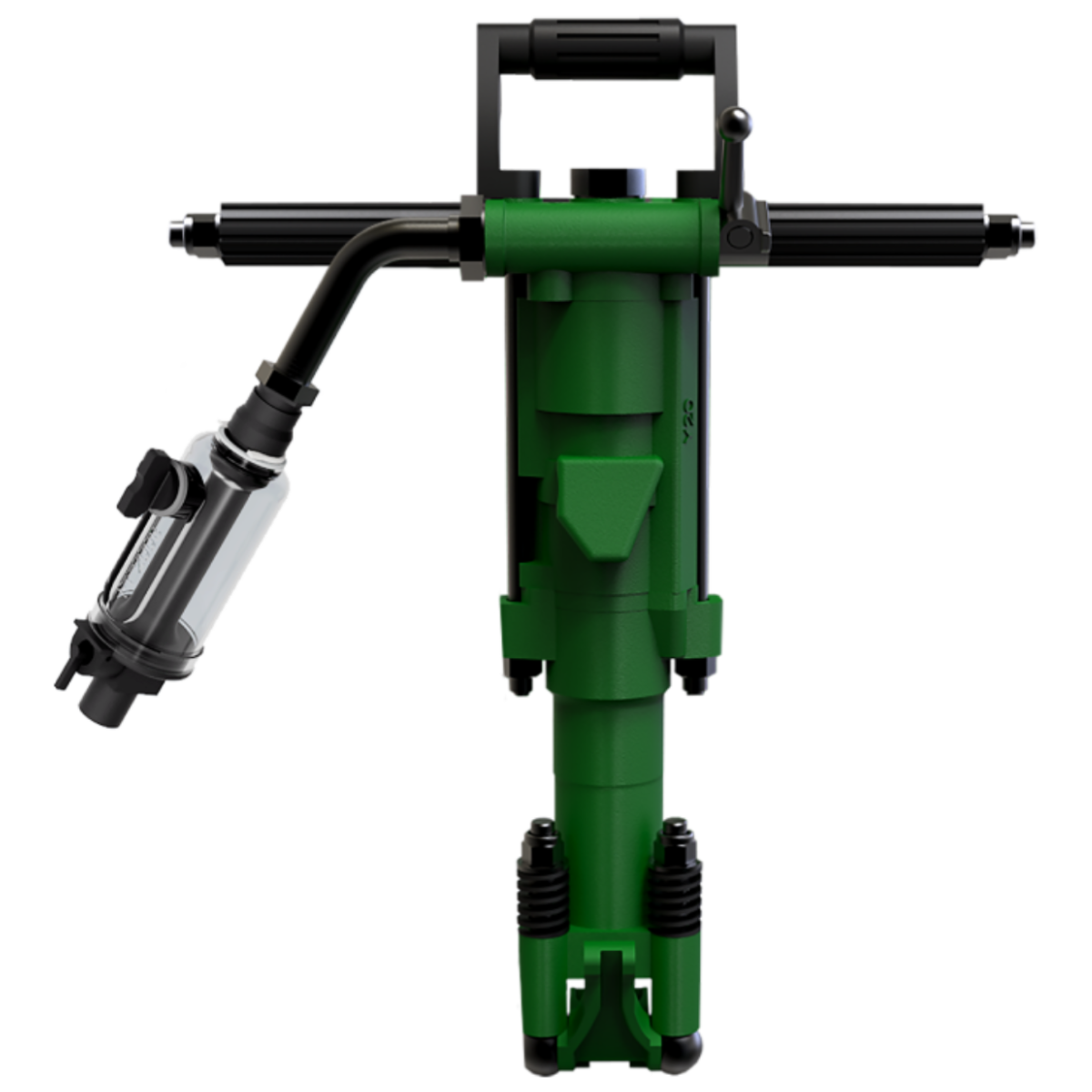

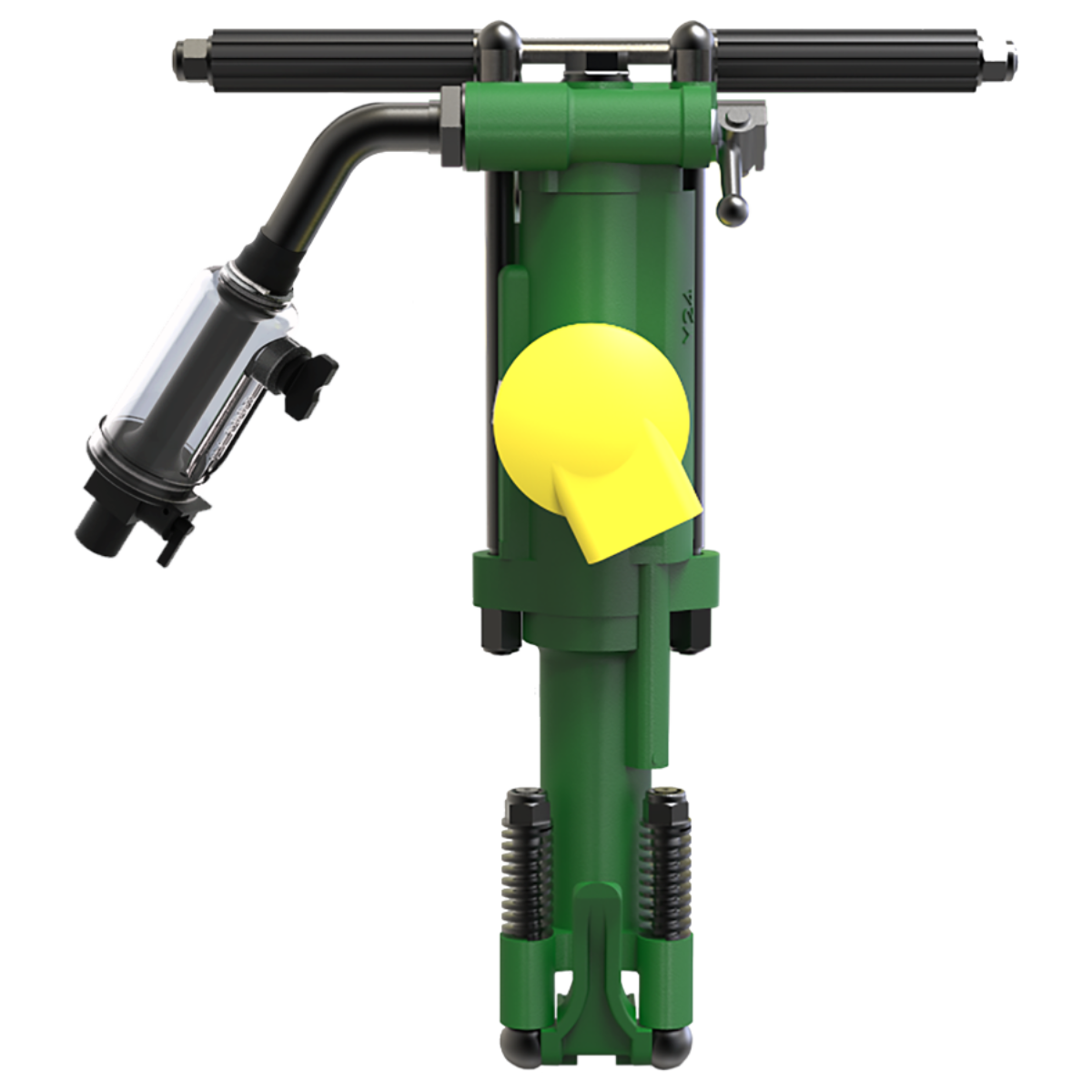

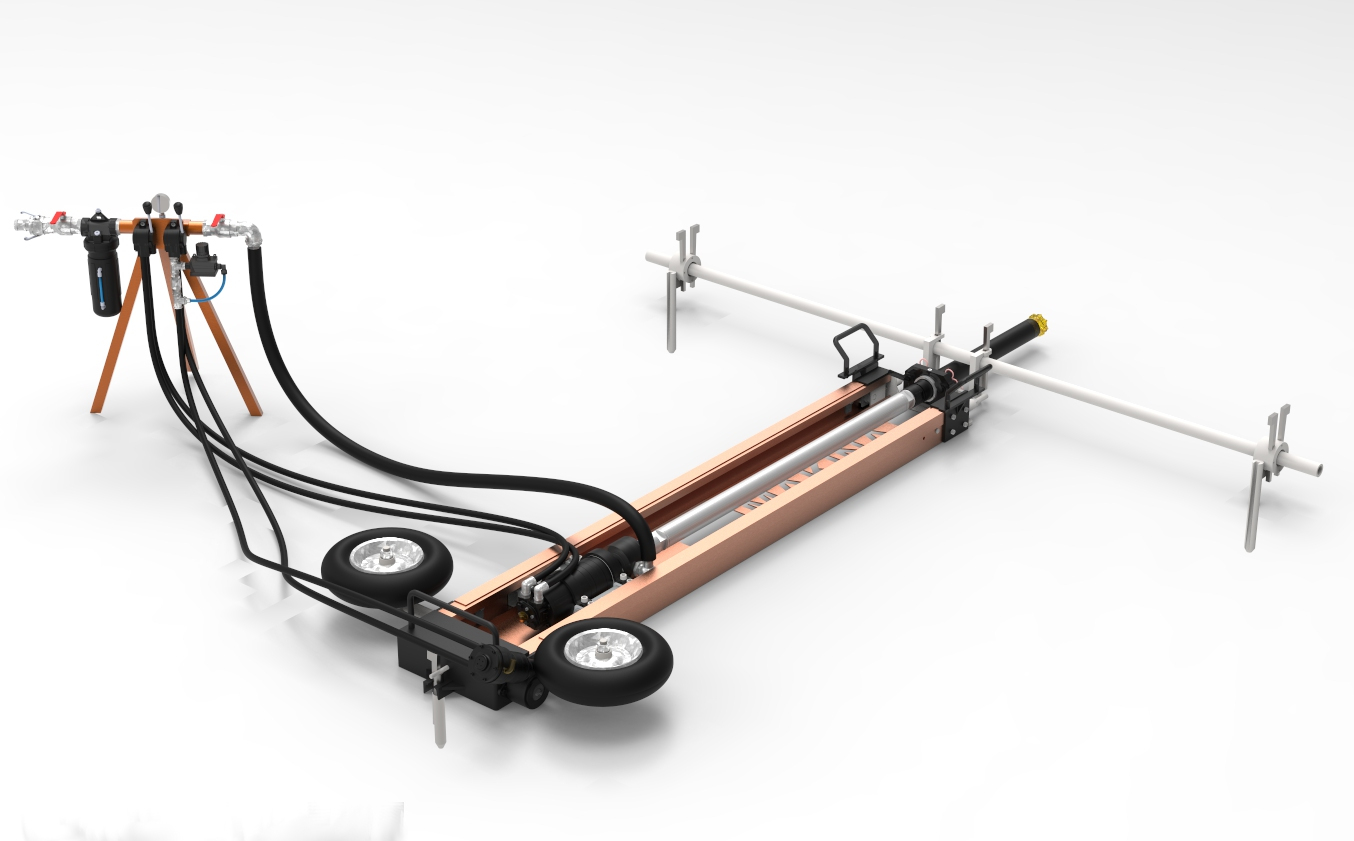

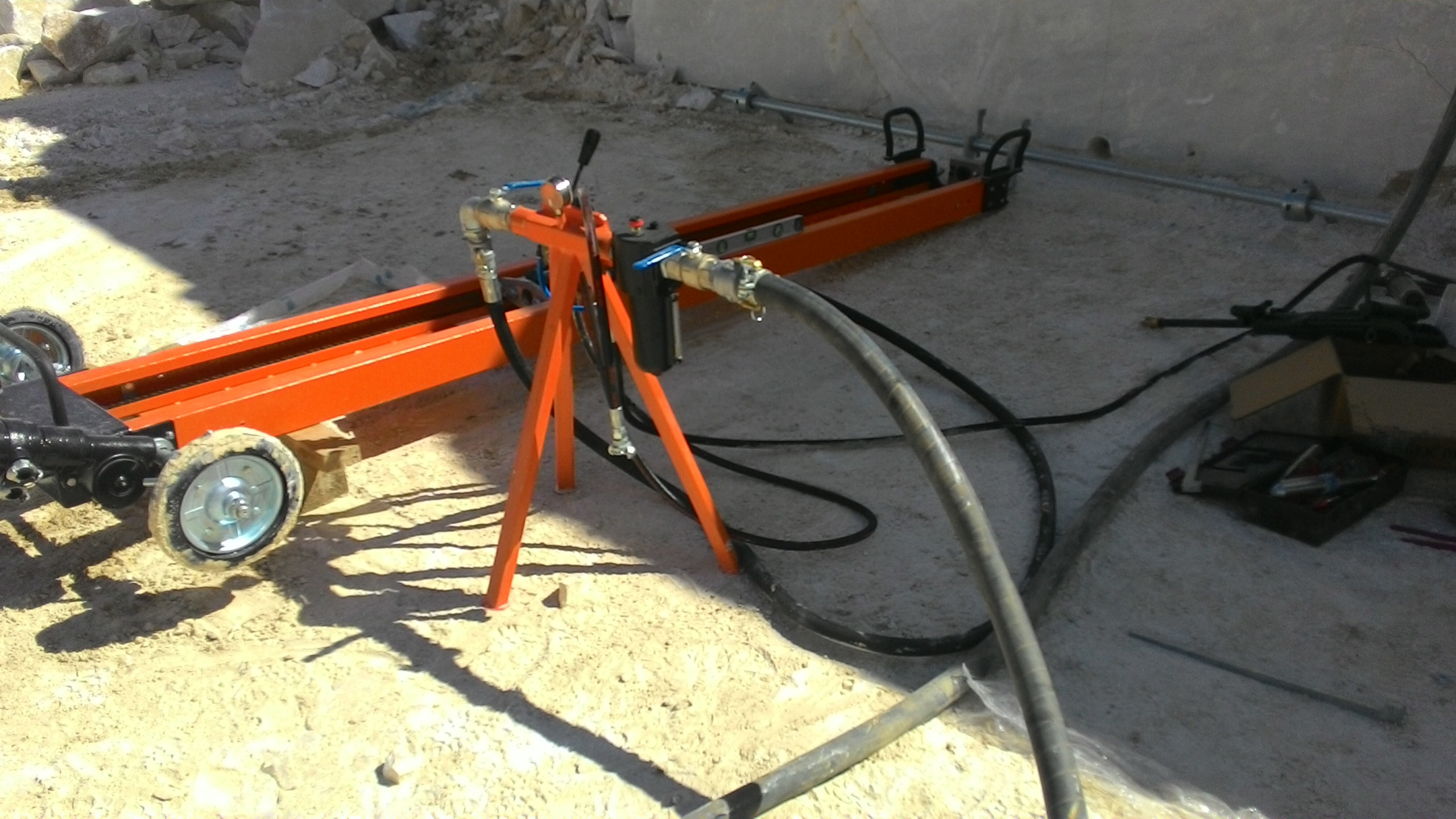

TIGER® HORDRILL, mermer ve granit ocaklarında düzenli, büyük çaplı yatay delikler açmak ve madencilikte yatay delme ile patlatma deliği hazırlamak için tasarlanmış yatay delme makinesidir. 3,5 HP basınçlı hava ile çalışan rotasyon motoru ve DTH tabanca ile 76–102 mm delik açar; top hammer delme için Y20 ve Y24 tabancalar ile uyumludur. Kolonun her iki yanındaki zincir mekanizmasıyla sağlanan ileri-geri hareket (1.600–2.200 mm besleme stroku) ana kontrol panelinden yönetilir. Tekerlekli şase, kaldırma ekipmanı gerektirmeden hızlı taşıma ve konumlandırma imkânı sunar. Besleme, darbe ve hareket hızları, kaya yapısına göre kontrol panelinden ayarlanabilir.
Ürün Hakkında
Çalışma Basıncı | 7 bar |
Minimum Hava Debisi | 5 m³/dk |
Hava Sarfiyatı | 4,2 m³/dk |
Besleme Sistemi | Zincir besleme |
Besleme Stroku | 1.600–2.200 mm |
Delme Yönü | Dikey, yatay, açılı |
CE İşareti | CE |
Makine Emniyeti | 2006/42/AT |
Hava Giriş Bağlantısı | Kamlok 1½" |
Yağlama Sistemi | Merkezi yağlama |
Delici Tabanca Tipi | Rotasyon motoru + DTH tabanca / Top hammer delici |
DTH – Rotasyon Motor Tipi | Pnömatik |
DTH – Rotasyon Motor Gücü | 3,5 HP (2,6 kW) |
DTH – Maks. Tork | 430 Nm |
DTH – Rotasyon Hızı | 83 rpm |
DTH – Delme Çapı | 76–102 mm |
DTH – Maks. Delme Derinliği | 25–30 m |
DTH – Maks. Delme Hızı | Mermer 40–50 cm/dk · Granit 25–35 cm/dk |
DTH – Motor–DTH Bağlantısı | Erkek RD 50 – konik dişi API 2 3/8" |
DTH – Hava Sarfiyatı | 1,8–2,1 m³/dk |
DTH – Tij Uzunluğu | 1–1,5 m |
Top Hammer – Tipi | Pnömatik |
Top Hammer – Darbe Frekansı | 1.620–2.000 BPM (27–33,3 Hz) |
Top Hammer – Delme Çapı | 32–45 mm |
Top Hammer – Maks. Delme Derinliği | 10 m |
Top Hammer – Maks. Delme Hızı | Mermer 50–70 cm/dk · Granit 35–50 cm/dk |
Top Hammer – Hava Sarfiyatı | 3–4,8 m³/dk |
Top Hammer – Shank Ölçüsü | 22 × 108 mm |
Toplam Ağırlık | 240 kg |
