TIGERDRILL

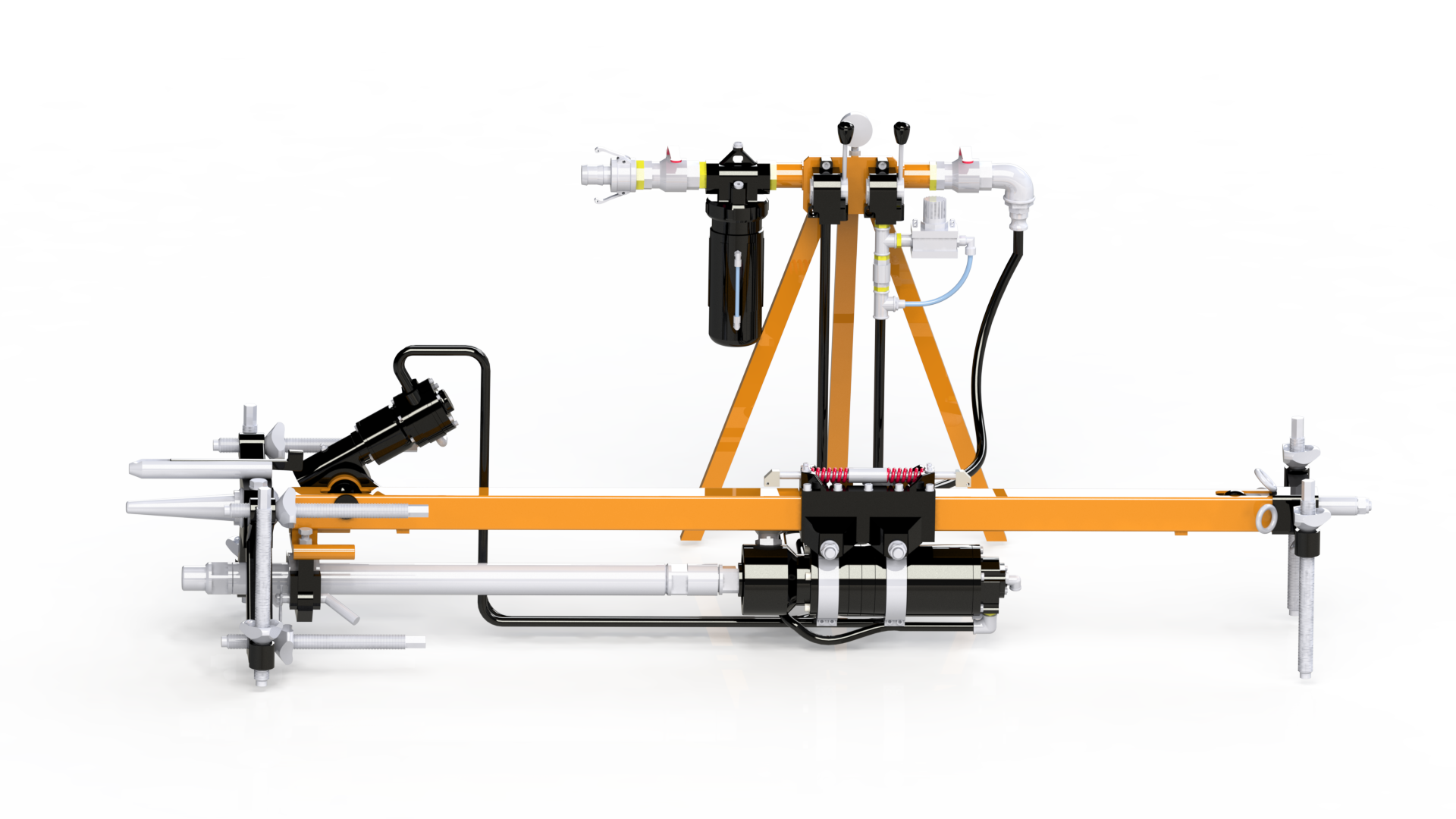

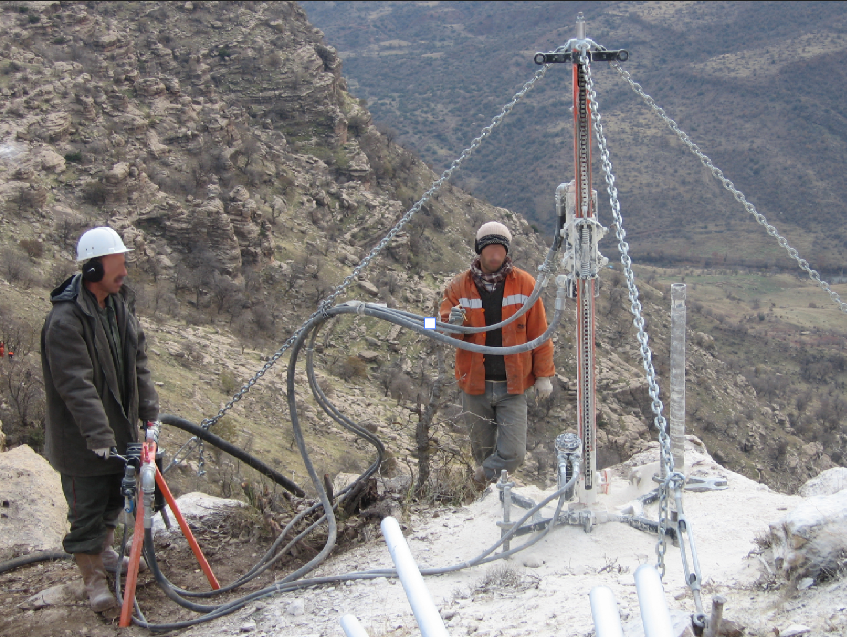

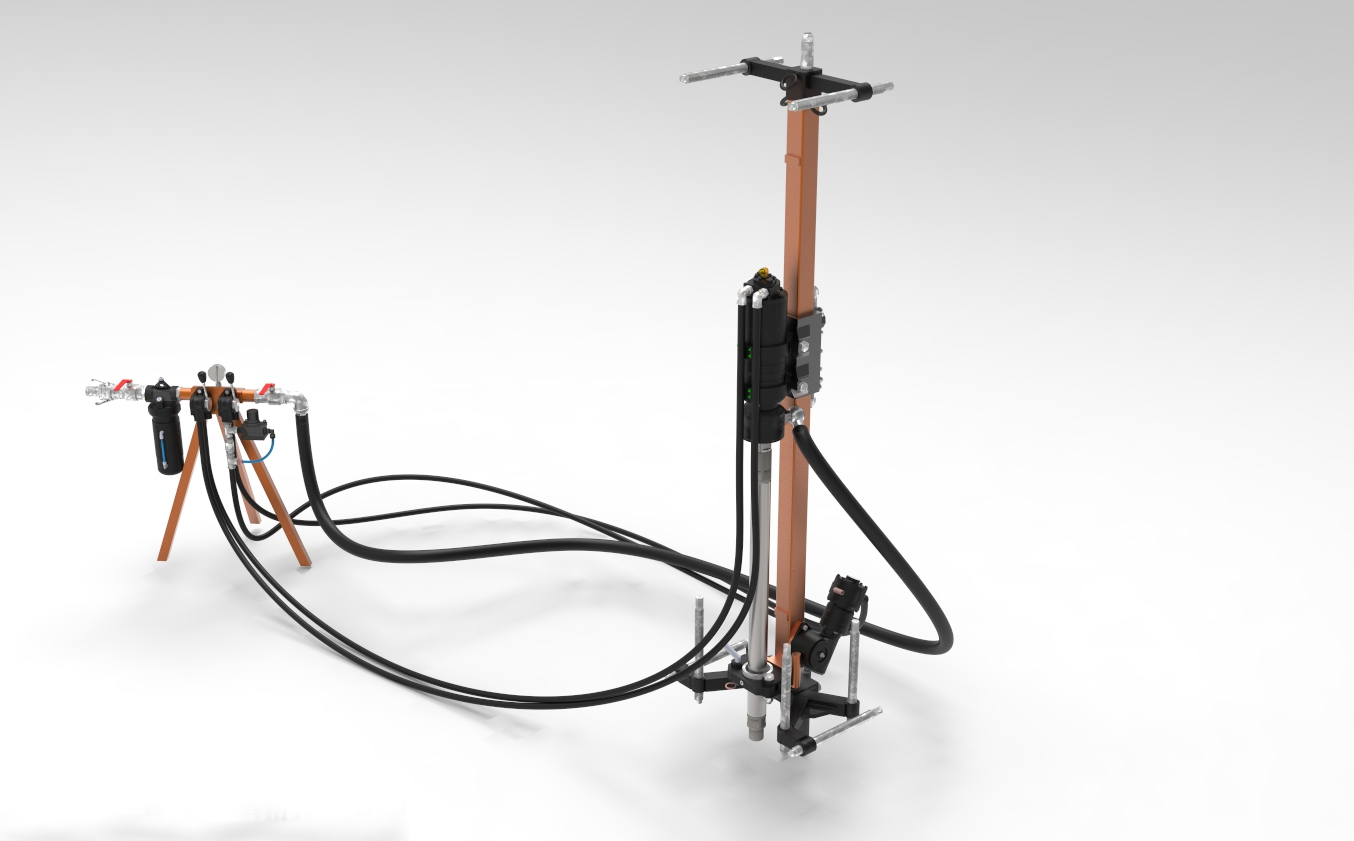

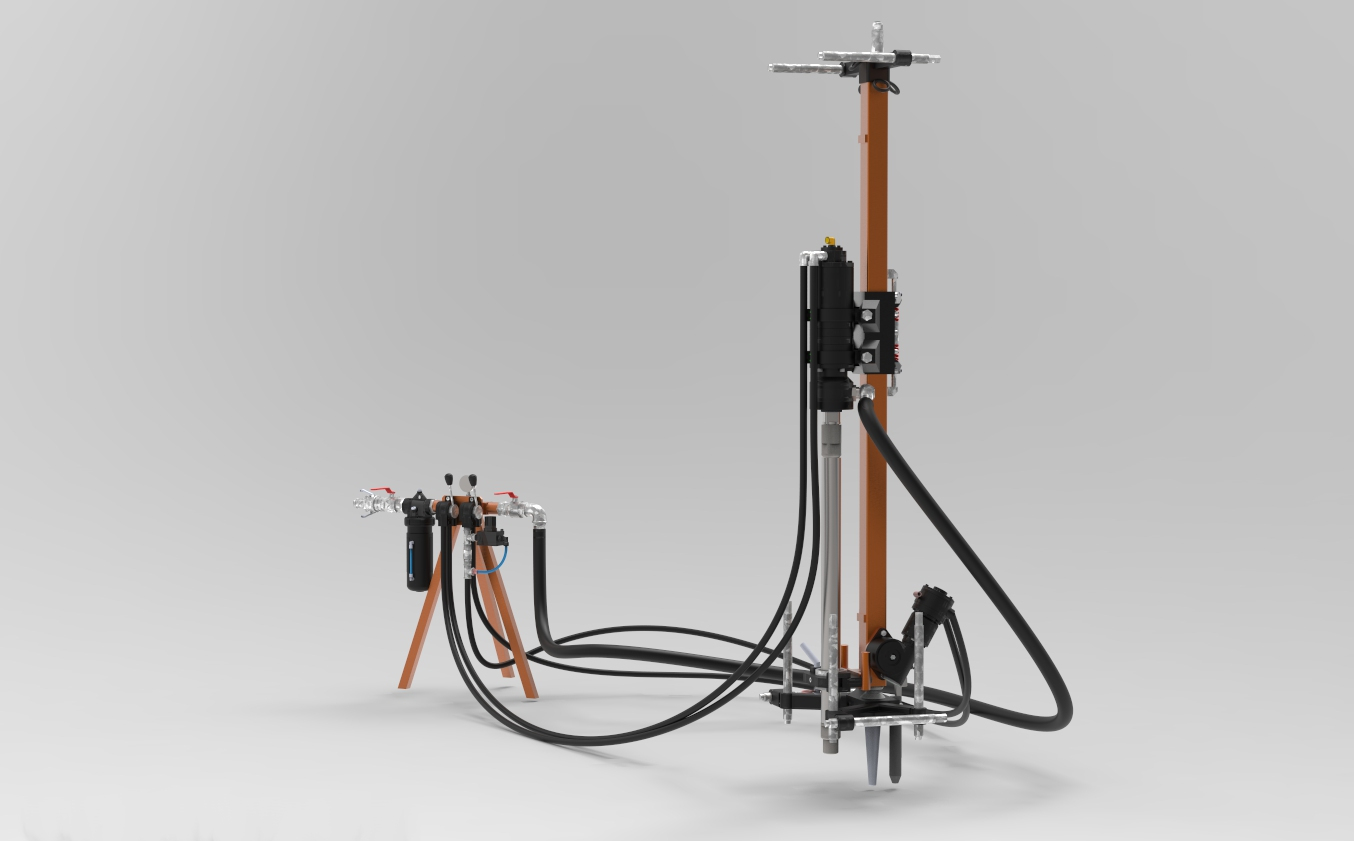

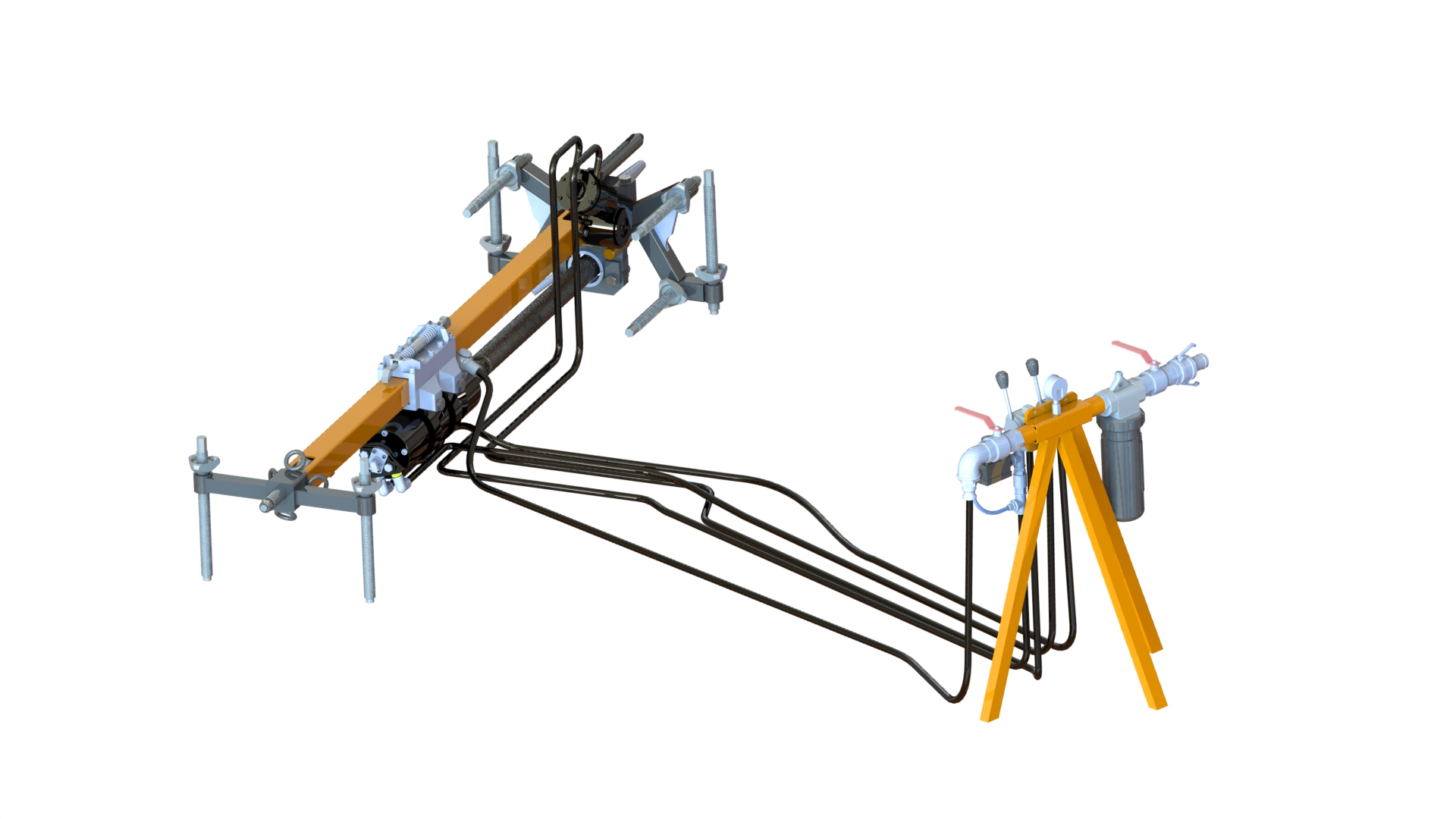

TIGERDRILL, TIGER® serisinin yalnızca basınçlı hava ile çalışan kompakt pnömatik DTH kolon delicisidir; hidrolik veya elektrik enerjisine ihtiyaç duymaz. Mermer ve granit ocaklarında elmas tel kesimi için büyük çaplı (76–102 mm) delikler açmakta, madencilikte ise sondaj ve patlatma deliği hazırlığında kullanılır. Sistem, 3,5 HP (430 Nm) pnömatik rotasyon motoru ve sabit baskı sağlayan zincir besleme ile donatılmıştır; 32–45 mm delikler için top hammer delici ile de kullanılabilir. Delme işlemi dikey, yatay veya açılı olarak yapılabilir ve yanal sapma olmadan 25–30 metre derinliğe ulaşılabilir. Makine kolayca monte edilir, tek kişi tarafından taşınabilecek kadar hafiftir. Teslimat içeriğinde 15 adet tij, tij anahtarları, bağlantı zincirleri ve merkezi yağlama sistemi bulunur.
Ürün Hakkında
Çalışma Basıncı | 7 bar |
Minimum Hava Debisi | 5 m³/dk |
Hava Sarfiyatı | 4,2 m³/dk |
Besleme Sistemi | Zincir besleme |
Besleme Stroku | 1.100–1.600 mm |
Delme Yönü | Dikey, yatay, açılı |
CE İşareti | CE |
Makine Emniyeti | 2006/42/AT |
Hava Giriş Bağlantısı | Kamlok 1½" |
Yağlama Sistemi | Merkezi yağlama |
Delici Tabanca Tipi | Rotasyon motoru + DTH tabanca / Top hammer delici |
DTH – Rotasyon Motor Tipi | Pnömatik |
DTH – Rotasyon Motor Gücü | 3,5 HP (2,6 kW) |
DTH – Maks. Tork | 430 Nm |
DTH – Rotasyon Hızı | 83 rpm |
DTH – Delme Çapı | 76–102 mm |
DTH – Maks. Delme Derinliği | 25–30 m |
DTH – Maks. Delme Hızı | Mermer 40–50 cm/dk · Granit 25–35 cm/dk |
DTH – Motor–DTH Bağlantısı | Erkek RD 50 – konik dişi API 2 3/8" |
DTH – Hava Sarfiyatı | 1,8–2,1 m³/dk |
DTH – Tij Uzunluğu | 1–1,5 m |
Top Hammer – Tipi | Pnömatik |
Top Hammer – Darbe Frekansı | 1.620–2.000 BPM (27–33,3 Hz) |
Top Hammer – Delme Çapı | 32–45 mm |
Top Hammer – Maks. Delme Derinliği | 10 m |
Top Hammer – Maks. Delme Hızı | Mermer 50–70 cm/dk · Granit 35–50 cm/dk |
Top Hammer – Hava Sarfiyatı | 3–4,8 m³/dk |
Top Hammer – Shank Ölçüsü | 22 × 108 mm |
Yükseklik | 250 cm |
En | 70 cm |
Toplam Ağırlık | 125 kg |
