TIGER SMART DRILL ELECTRIC

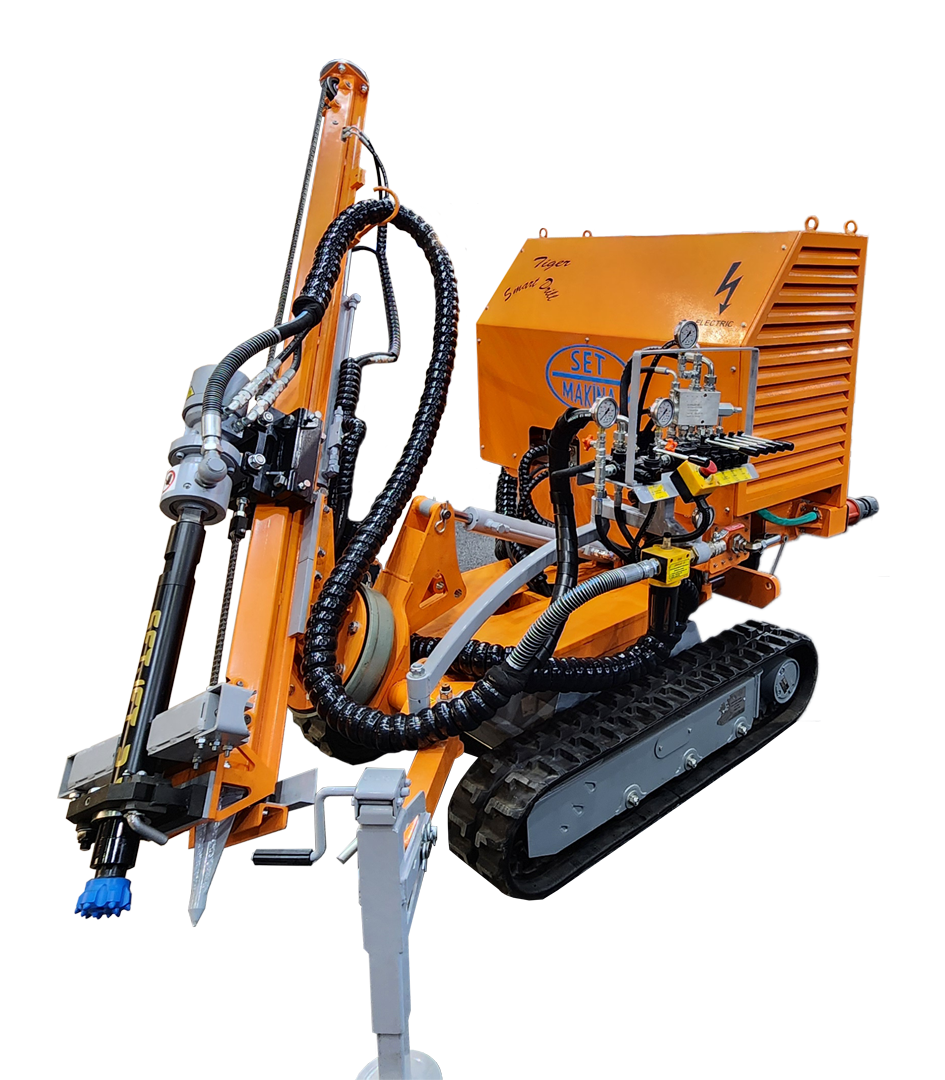

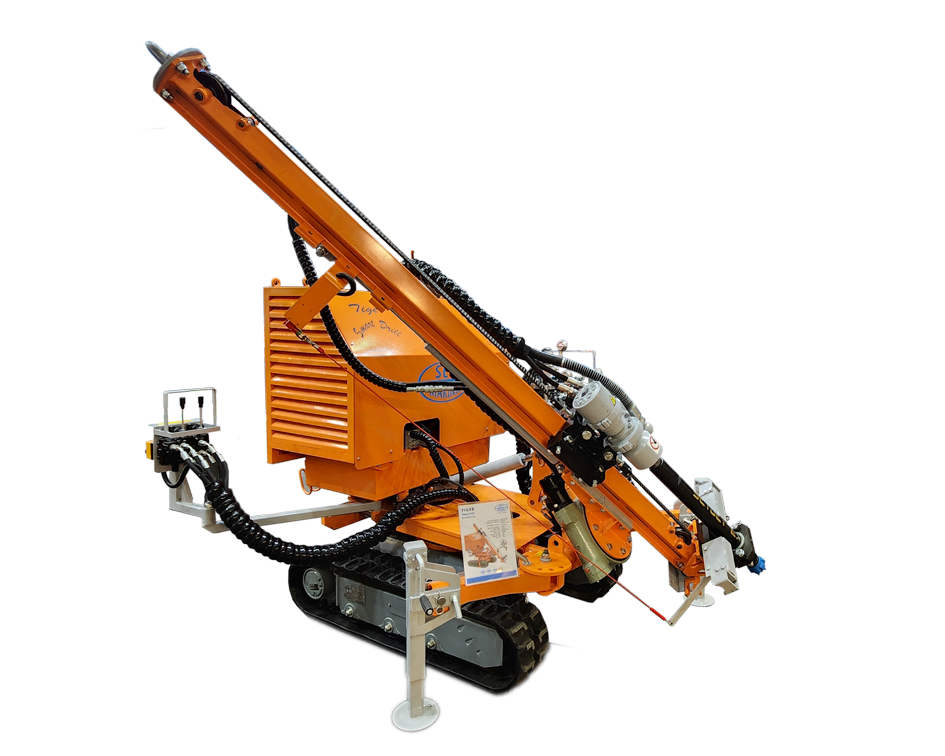

TIGER® SMART DRILL ELECTRIC, 20 HP (15 kW) elektrik motoruyla çalışan kompakt yapıda hidrolik paletli rok makinesidir. Yatay, dikey ve açılı pozisyonlarda hassas delme işlemleri için tasarlanmıştır. 200–250 bar hidrolik sisteme sahip makine, kauçuk paletli, kendinden tahrikli bir şasi üzerine monte edilmiştir; bu da zorlu zeminlerde yüksek hareket kabiliyeti ve denge sağlar. Standart olarak kolon tipi bir gövdeyle sunulan sistem, talep edilmesi durumunda çelik paletli olarak da üretilebilir. Delici kafa, herhangi bir tadilat gerektirmeden karot kafası (40 m’ye kadar, Ø38 mm), DTH tabanca (76–102 mm) veya pnömatik top hammer delici (32–45 mm) ile değiştirilebilir. Bu çok yönlü tasarım, geniş bir uygulama yelpazesinde verimli performans sağlar.
Ürün Hakkında
Motor Gücü | 20 HP (15 kW) |
Motor Tipi | Elektrik (380 V AC) |
Hidrolik Sistem Basıncı | 200–250 bar |
Hidrolik Yağ Debisi | 20–22 L/dk |
Hidrolik Yağ Kapasitesi | 50–60 L |
Delme Yönü | Dikey, yatay, açılı |
Çalışma Yüksekliği (min.–maks.) | 100–1.600 mm |
Besleme Stroku | 1.600 mm |
Hava Çalışma Basıncı | 7 bar |
Minimum Hava Debisi | 5 m³/dk |
Karot Derinliği / Karot Çapı | 40 m'ye kadar / Ø38 mm |
CE İşareti | CE |
Makine Emniyeti | 2006/42/AT |
Alçak Gerilim Direktifi (LVD) | 2014/35/EU |
Hava Giriş Bağlantısı | Kamlok 1" |
Delici Tabanca Tipi | Rotasyon motoru + DTH tabanca / Top hammer delici / Karot motoru |
DTH – Rotasyon Motor Tipi | Hidrolik |
DTH – Rotasyon Motor Gücü | 8–10 kW (10,7–13,4 HP) |
DTH – Maks. Tork | 250–300 Nm |
DTH – Rotasyon Hızı | 315–350 rpm |
DTH – Delme Çapı | 76–102 mm |
DTH – Maks. Delme Derinliği | 25–30 m |
DTH – Maks. Delme Hızı | Mermer 40–50 cm/dk · Granit 25–35 cm/dk |
DTH – Motor–DTH Bağlantısı | Erkek RD 50 – konik dişi API 2 3/8" |
DTH – Tabanca Tipi | Pnömatik |
DTH – Hava Sarfiyatı | 1,8–2,1 m³/dk |
DTH – Tij Uzunluğu | 1–1,5 m |
Top Hammer – Tipi | Pnömatik |
Top Hammer – Darbe Frekansı | 1.620–2.000 BPM (27–33,3 Hz) |
Top Hammer – Delme Çapı | 32–45 mm |
Top Hammer – Maks. Delme Derinliği | 10 m |
Top Hammer – Maks. Delme Hızı | Mermer 50–70 cm/dk · Granit 35–50 cm/dk |
Top Hammer – Hava Sarfiyatı | 3–4,8 m³/dk |
Top Hammer – Shank Ölçüsü | 22 × 108 mm |
Ağırlık | 1.580 kg |
Uzunluk × Genişlik × Yükseklik | 2.300 × 1.100 × 2.000 mm |
DTH Tabanca Ölçüsü | 3–3,5" |
