TIGER HYDRODRILL

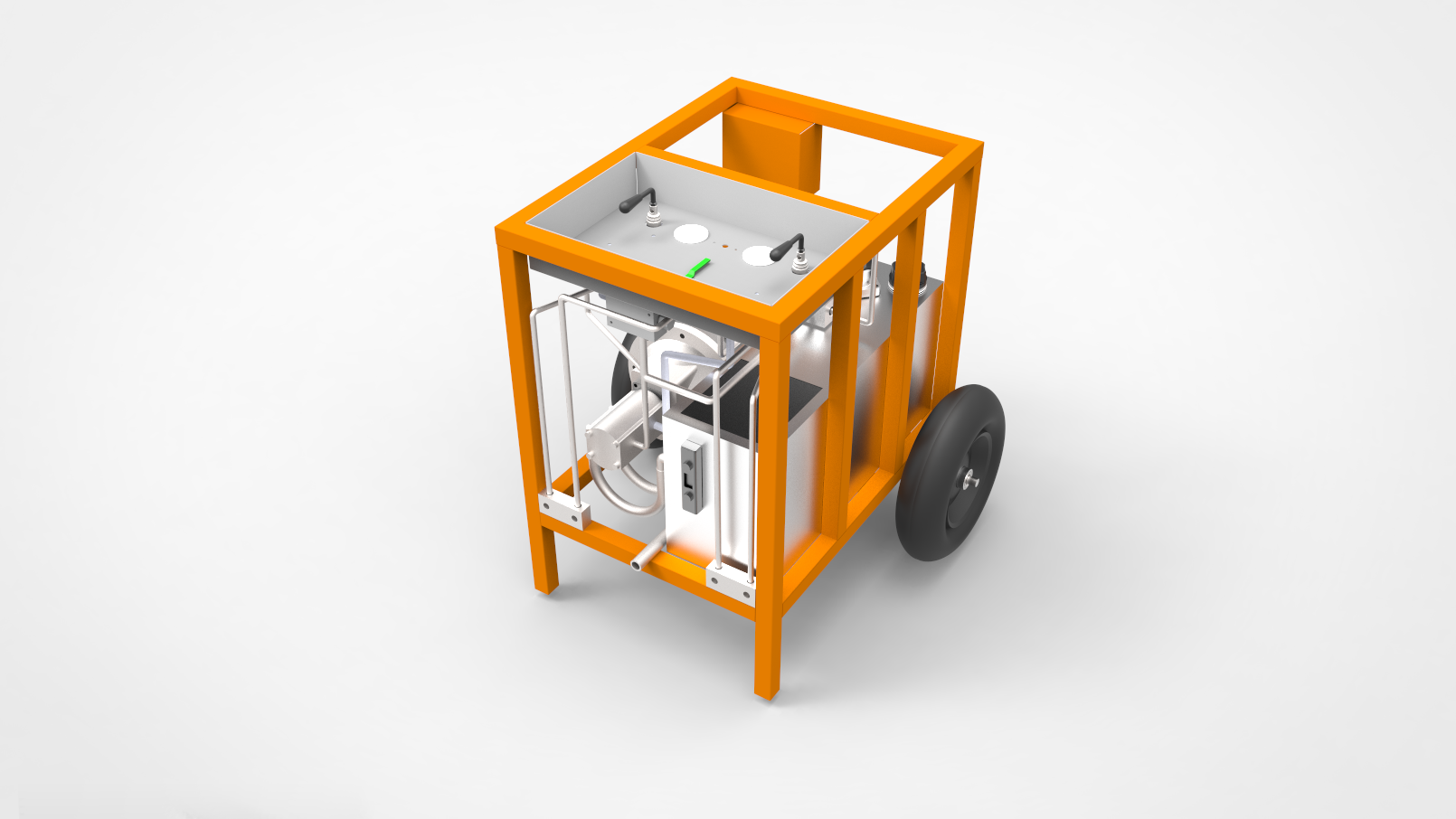

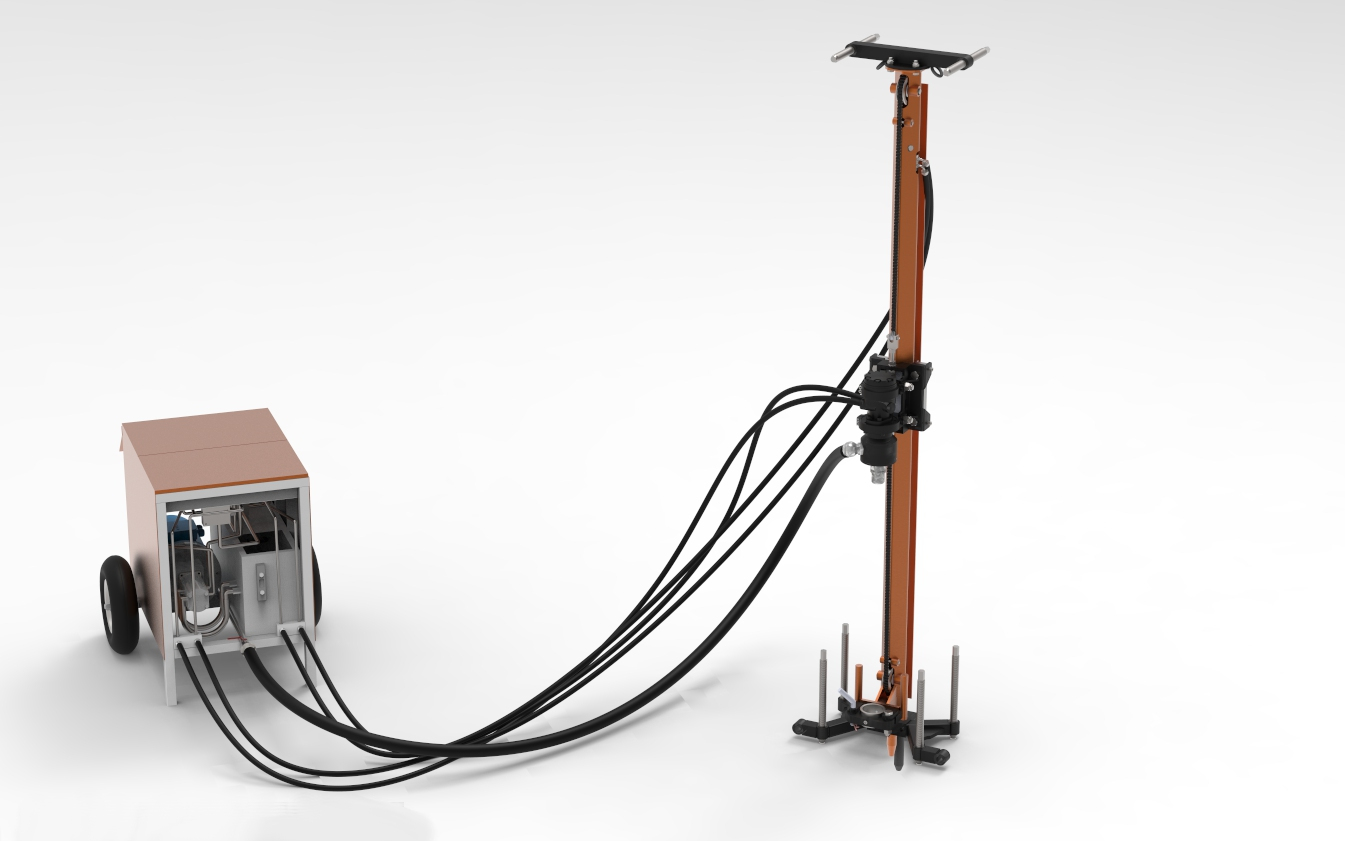

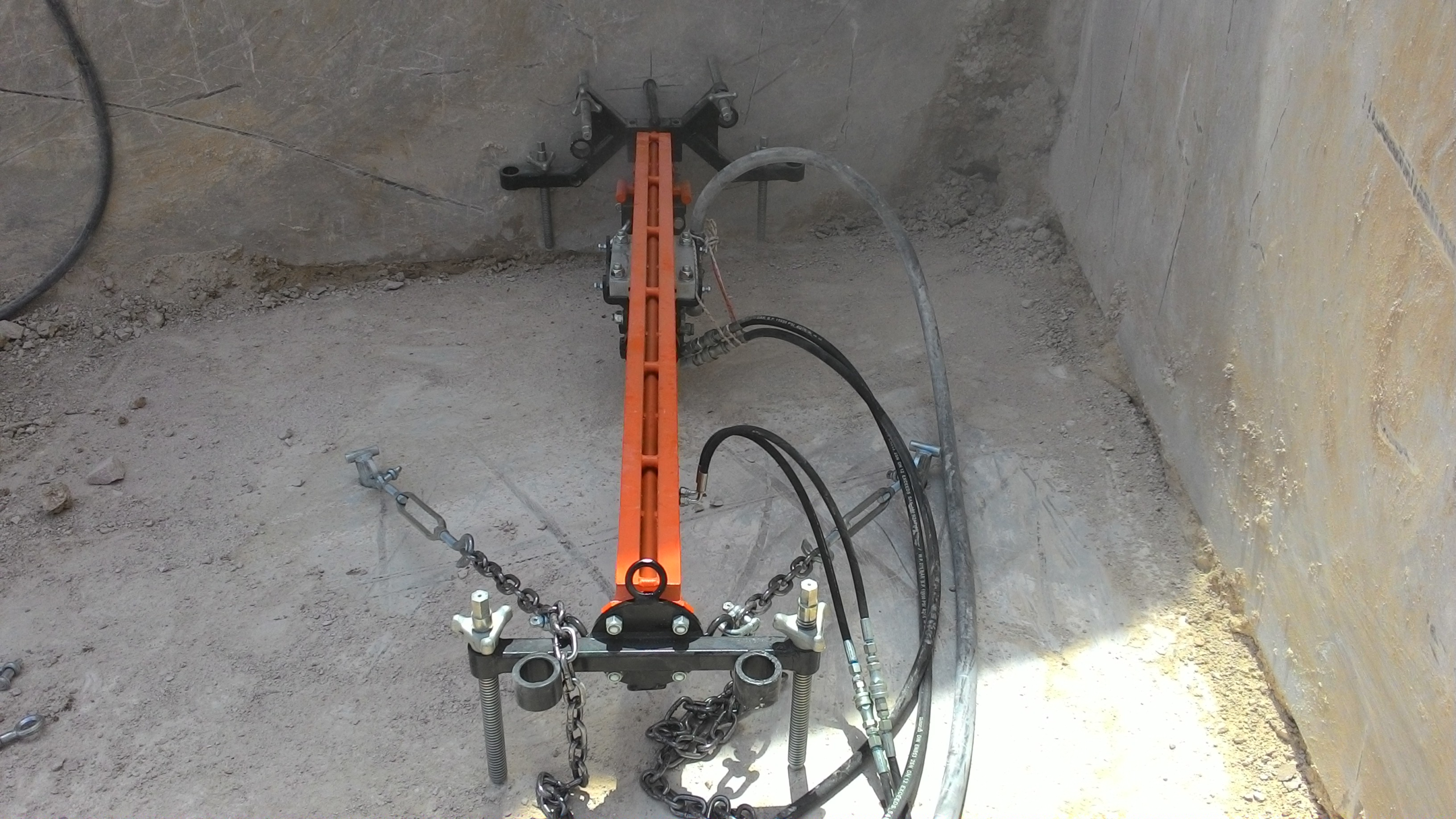

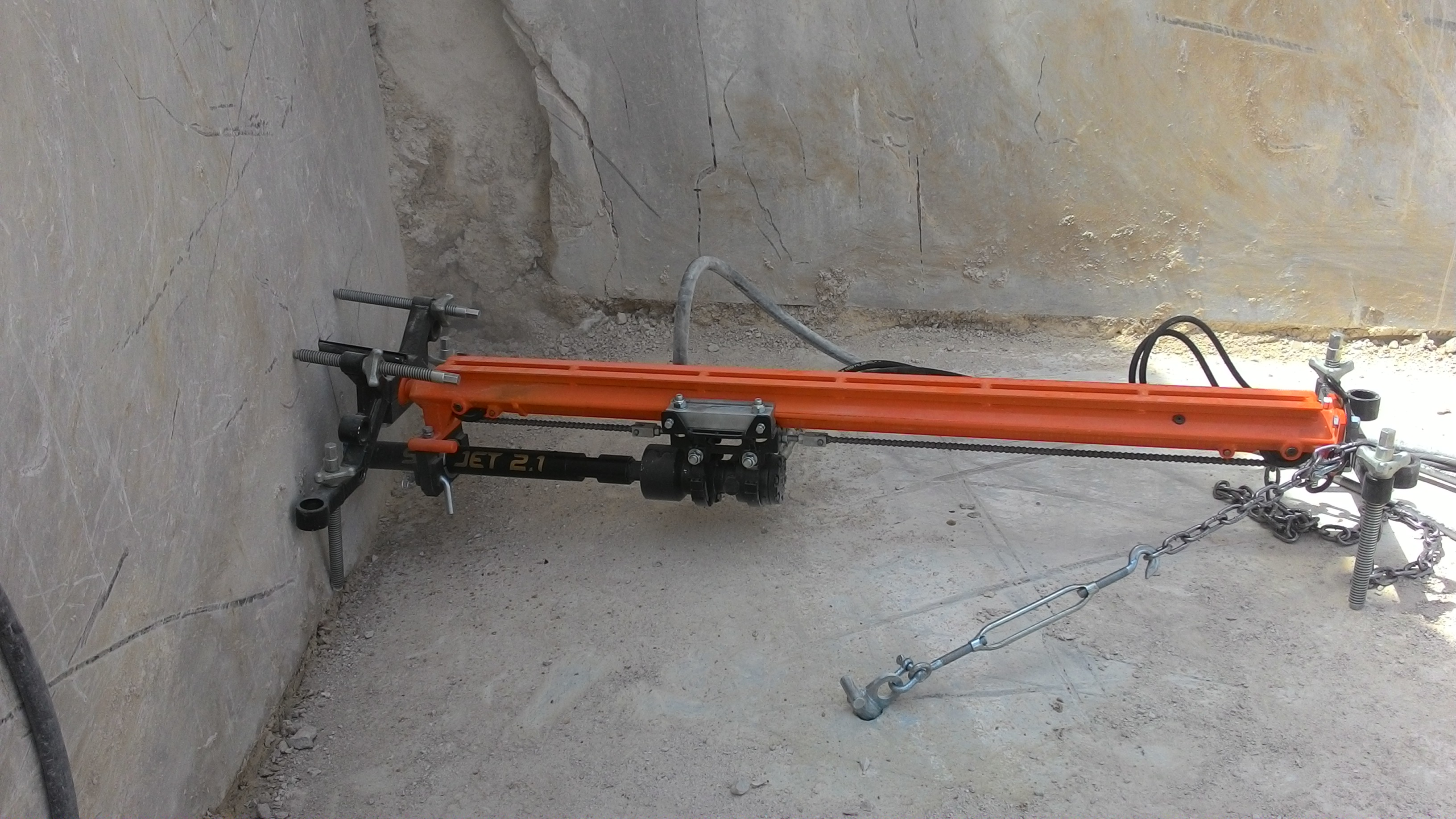

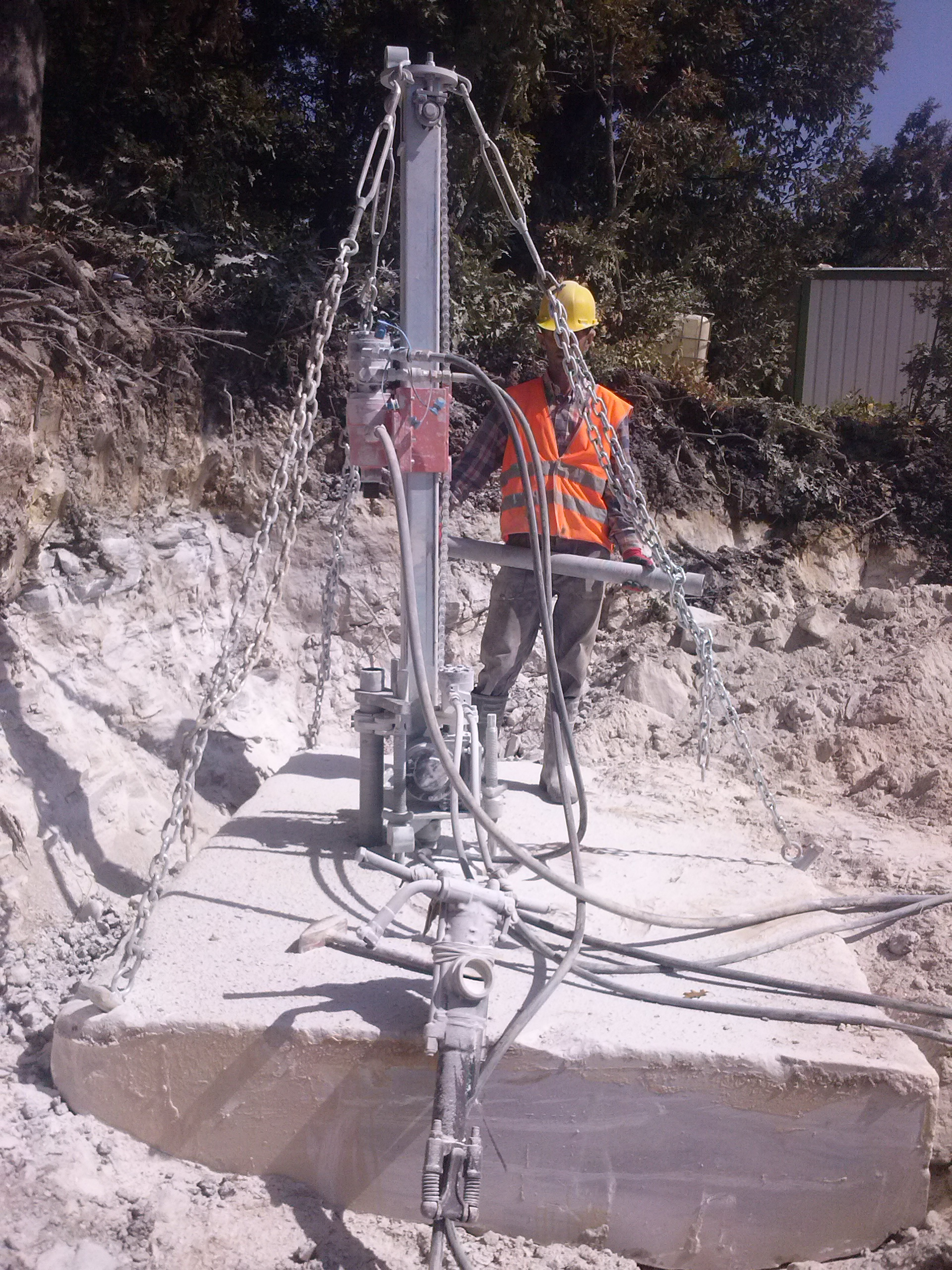

TIGER® HYDRODRILL, mermer ve granit ocaklarında elmas tel kesimi için büyük çaplı (76–102 mm) delikler açmak ve madencilikte sondaj ile patlatma işlemleri için tasarlanmış hidrolik kolon delicidir. Sistem, hidrolik rotasyon motoru (7,5 kW, 450–680 Nm) ve zincir tahrikli ileri-geri besleme ile kesintisiz ve verimli çalışma sağlar. Dikey, yatay ve açılı delik delme kabiliyetine sahip olup 25–30 metre derinliğe kadar yanal sapma olmadan delik açabilir. Taşınabilir tekerlekli hidrolik güç ünitesi, hızlı taşıma ve kurulum imkânı sunar. TIGER HYDRODRILL, ağır hizmet sahalarında derin ve hassas delme için güvenilir bir çözümdür.
Ürün Hakkında
Hidrolik Sistem Basıncı | 100–150 bar |
Hidrolik Yağ Debisi | 40–60 L/dk |
Hidrolik Yağ Kapasitesi | 60–80 L |
Delme Yönü | Dikey, yatay, açılı |
Besleme Stroku | 1.100–1.600 mm |
Hava Çalışma Basıncı | 7 bar |
Minimum Hava Debisi | 5 m³/dk |
CE İşareti | CE |
Makine Emniyeti | 2006/42/AT |
Hava Giriş Bağlantısı | Kamlok 1" |
Delici Tabanca Tipi | Rotasyon motoru + DTH tabanca / Top hammer delici |
DTH – Rotasyon Motor Tipi | Hidrolik |
DTH – Rotasyon Motor Gücü | 7,5 kW (10 HP) |
DTH – Maks. Tork | 450–680 Nm |
DTH – Rotasyon Hızı | 105–160 rpm |
DTH – Delme Çapı | 76–102 mm |
DTH – Maks. Delme Derinliği | 25–30 m |
DTH – Maks. Delme Hızı | Mermer 40–50 cm/dk · Granit 25–35 cm/dk |
DTH – Motor–DTH Bağlantısı | Erkek RD 50 – konik dişi API 2 3/8" |
DTH – Tabanca Tipi | Pnömatik |
DTH – Hava Sarfiyatı | 1,8–2,1 m³/dk |
DTH – Tij Uzunluğu | 1–1,5 m |
Top Hammer – Tipi | Pnömatik |
Top Hammer – Darbe Frekansı | 1.620–2.000 BPM (27–33,3 Hz) |
Top Hammer – Delme Çapı | 32–45 mm |
Top Hammer – Maks. Delme Derinliği | 10 m |
Top Hammer – Maks. Delme Hızı | Mermer 50–70 cm/dk · Granit 35–50 cm/dk |
Top Hammer – Hava Sarfiyatı | 3–4,8 m³/dk |
Top Hammer – Shank Ölçüsü | 22 × 108 mm |
Toplam Ağırlık (kolon) | 210 kg |
Toplam Ağırlık (güç ünitesi) | 200 kg |
