Machines de forage pour carrières, mines et travaux publics
Douze machines qui tiennent un marteau, le poussent dans la roche et gardent le trou droit : foreuses de ligne sur rail, foreuses à colonne pour le fil diamanté et le tir, unités d'ancrage, chenillards automoteurs, un équipement sur pelle et une carotteuse. Des trous de 32 à 102 mm, jusqu'à 30 m, verticaux, horizontaux ou inclinés.
- Air, hydraulique, diesel ou électrique, selon l'énergie dont le site dispose
- Marquage CE au titre de la directive Machines 2006/42/CE
- À Ankara depuis 1991, pièces et service directement chez le fabricant
2 modèles · trous 32-45 mmForeuses de ligneColonnes sur rail qui forent une rangée de trous parallèles le long d'une face, pour que le bloc se sépare là où vous le voulez.TIGERLINE · TIGERLINE II
4 modèles · 76-102 mm · 30 mForeuses à colonne fond-de-trouLe cheval de trait de la carrière : grands diamètres pour le fil diamanté et le tir, à la verticale, à l'horizontale ou inclinés.TIGERDRILL · HYDRODRILL · HORDRILL · MOBILDRILL
2 modèles · air seul, 7 barAncrage et fondationsBoulonnage, tirants d'ancrage, confortement de talus et trous de fondation sur les sites qui n'ont que de l'air comprimé.SMARTROOF · SMARTROOF-MOBILE
3 modèles · diesel, électrique, sur pelleMachines à énergie embarquéeChenillards automoteurs et un équipement sur pelle qui apportent leur propre moteur et leur hydraulique jusqu'au trou.SMART DRILL DIESEL · SMART DRILL ÉLECTRIQUE · HPDC 1600
1 modèle · carotte Ø45 mm à 25 mCarottagePrélève une carotte pour connaître la pierre, la structure des veines et la réserve avant de vous engager sur un site.TIGER EXPLORER Une machine de forage est un système d'avance, pas un marteau
C'est le marteau qui fait le trou. Chacune des machines de cette page est la structure qui tient ce marteau, le pousse dans la roche à vitesse maîtrisée et le maintient droit. Une fois les deux séparés, le choix devient simple : le trou décide du marteau, et le site décide de la machine.
Marteau en tête ou fond-de-trou
Un marteau en tête frappe en surface et transmet le choc par la tige, ce qui fonctionne bien jusqu'à environ 32-45 mm et 10 m avant que trop d'énergie ne se perde. Un marteau fond-de-trou se place au fond du trou et frappe directement le taillant : c'est ainsi qu'un trou de 76 à 102 mm reste droit sur 25 à 30 m. Plusieurs machines de cette page acceptent l'un ou l'autre.
C'est l'avance qui garde le trou droit
Toutes les machines à colonne utilisent une avance à chaîne dont la vitesse se règle depuis le pupitre, pour que l'avance s'adapte à la roche au lieu de la forcer. La course d'avance va de 1 100 mm sur les foreuses à colonne compactes à 2 900 mm sur les foreuses de ligne. Un trou qui dévie est un trou à refaire.
Le mode de portage décide où vous pouvez forer
Toutes ces machines forent à la verticale, à l'horizontale et en biais, mais la façon dont elles sont portées décide de la vitesse à laquelle vous atteignez le trou suivant : un rail pour le forage en ligne, une colonne sur patins pour un gradin fixe, un châssis sur roues pour un front de taille, des chenilles caoutchouc pour les terrains accidentés, ou un bras de pelle quand le porteur est déjà sur place.
La source d'énergie est une contrainte de site, pas une préférence
Les machines à air seul n'ont besoin que d'un compresseur, ce qui explique leur domination en carrière et en souterrain. L'entraînement hydraulique apporte plus de couple de rotation pour la roche dure. Les machines diesel et électriques emportent leur énergie là où il n'y a pas de réseau d'air. Accordez la machine à ce dont le site dispose déjà.
Quelle machine pour quel trou
Partez du travail, pas de la référence. Tout ce qui suit provient des valeurs publiées sur chaque fiche produit.
| Ce que vous forez | Trou | Profondeur | Machine |
|---|---|---|---|
| Une rangée de trous parallèles le long d'une face, pour le sciage au fil ou le fendage | 32-45 mm | jusqu'à 10 m | TIGERLINE, TIGERLINE II |
| Trous verticaux d'entrée de fil dans le marbre ou le granit | 76-102 mm | 25-30 m | TIGERDRILL, HYDRODRILL, MOBILDRILL |
| Le trou horizontal qui doit rejoindre le trou vertical | 76-102 mm | 25-30 m | HORDRILL |
| Trous de mine en carrière et en souterrain | 76-102 mm | 25-30 m | TIGERDRILL, HYDRODRILL, SMART DRILL |
| Boulons d'ancrage, tirants, confortement de talus, trous de fondation | 76-102 mm ou 32-45 mm | 25-30 m / 10 m | SMARTROOF, SMARTROOF-MOBILE |
| Forage depuis un bras de pelle, y compris en paroi et au plafond | 76-102 mm ou 32-45 mm | 25-30 m / 10 m | HPDC 1600 |
| Carottage pour prouver une réserve avant d'ouvrir un site | carotte Ø45 mm (Ø38 mm sur SMART DRILL) | 15-25 m (jusqu'à 40 m sur SMART DRILL) | TIGER EXPLORER, SMART DRILL |
| Beaucoup de trous éparpillés, sans grue pour repositionner la machine | - | - | MOBILDRILL, SMARTROOF-MOBILE, SMART DRILL |
Faites défiler le tableau latéralement pour voir toutes les colonnes.
Vous ne vous reconnaissez pas dans une de ces lignes ? Envoyez le trou : diamètre, profondeur, direction et la roche. Nous désignerons la machine avant que vous n'alliez plus loin.
Demandez-nous quelle machineForeuses de ligne
Le forage en ligne est la façon de détacher un bloc de la face quand le sciage au fil seul n'y suffit pas : une rangée de trous de 32 à 45 mm forés serrés le long d'une ligne, pour que la roche se sépare là où on le lui demande. Les deux machines entraînent un marteau pneumatique en tête sur une avance à chaîne se déplaçant le long d'un rail, avec une vitesse d'avance réglée depuis un pupitre orientable et un graissage centralisé intégral. La différence tient au nombre de colonnes, donc au nombre de perforateurs. Les deux acceptent les perforateurs YT24, YT28, MP90 et MP100 ; course d'avance de 2 100 à 2 900 mm à 7 bar.
Indiquez la hauteur de gradin, l'entraxe de forage que vous pratiquez et le métrage par poste : nous dirons si une colonne suffit ou si la version double se justifie. Faire chiffrer une foreuse de ligne →
Foreuses à colonne fond-de-trou
Ce sont elles qui forent les trous de 76 à 102 mm dans lesquels passe le fil diamanté, et les trous de mine en exploitation. Un moteur de rotation entraîne la tige pendant qu'un marteau fond-de-trou frappe au fond du trou, ce qui maintient l'alignement sur 25 à 30 m. Les quatre acceptent un marteau fond-de-trou ; ce qui les différencie, c'est l'entraînement de la rotation et la façon dont la machine rejoint le trou suivant. La TIGERDRILL fonctionne à l'air seul et se transporte en éléments. La HYDRODRILL ajoute une centrale hydraulique sur roues et fait passer le couple de rotation de 430 à 450-680 Nm. La HORDRILL est conçue pour les trous horizontaux sur châssis roulant. La MOBILDRILL est la polyvalente sur roues, qui accepte aussi un marteau en tête pour le travail en 32-45 mm.
Indiquez le diamètre, la profondeur, l'orientation verticale ou horizontale et ce que votre compresseur peut délivrer : nous ramènerons ces quatre machines à une seule. Faire chiffrer une foreuse à colonne →
Ancrage et fondations
Conçues pour le génie civil et la construction plutôt que pour la carrière : boulons d'ancrage, tirants, confortement de talus et trous de fondation. Les deux fonctionnent entièrement à l'air comprimé à 7 bar, sans alimentation hydraulique ni électrique à la machine, utilisent une avance à chaîne de 1 700 mm et acceptent soit un marteau fond-de-trou pour 76-102 mm, soit un marteau en tête pour 32-45 mm. La SMARTROOF est la version à bâti fixe ; la SMARTROOF-MOBILE reprend la même unité de forage sur base roulante, pour les chantiers où les trous sont dispersés et où il n'y a rien pour soulever la machine.
Indiquez la longueur des ancrages ou des boulons, le diamètre du trou et l'espacement : nous dirons quelle unité et si la base roulante se justifie sur votre chantier. Faire chiffrer une foreuse d'ancrage →
Machines à énergie embarquée
Quand le site n'a pas de réseau d'air, ou que le forage doit se déplacer tout seul d'un trou à l'autre, la machine apporte son propre moteur. Les deux SMART DRILL sont automotrices sur chenilles caoutchouc et acceptent une tête de carottage, un marteau fond-de-trou ou un marteau en tête sans modification : la version diesel reçoit un moteur de 28 CV (21 kW), l'électrique un moteur de 15 kW sur réseau 380 V, toutes deux à 200-250 bar de pression hydraulique. La HPDC 1600 applique la même idée à une machine que vous possédez déjà : elle monte une foreuse hydropneumatique avec sa propre centrale diesel de 23,9 CV sur un bras de pelle, le porteur se chargeant du positionnement.
Indiquez l'énergie dont le site dispose, la distance parcourue entre deux trous et si une pelle est déjà présente : nous dirons diesel, électrique ou montage sur bras. Faire chiffrer une machine automotrice →

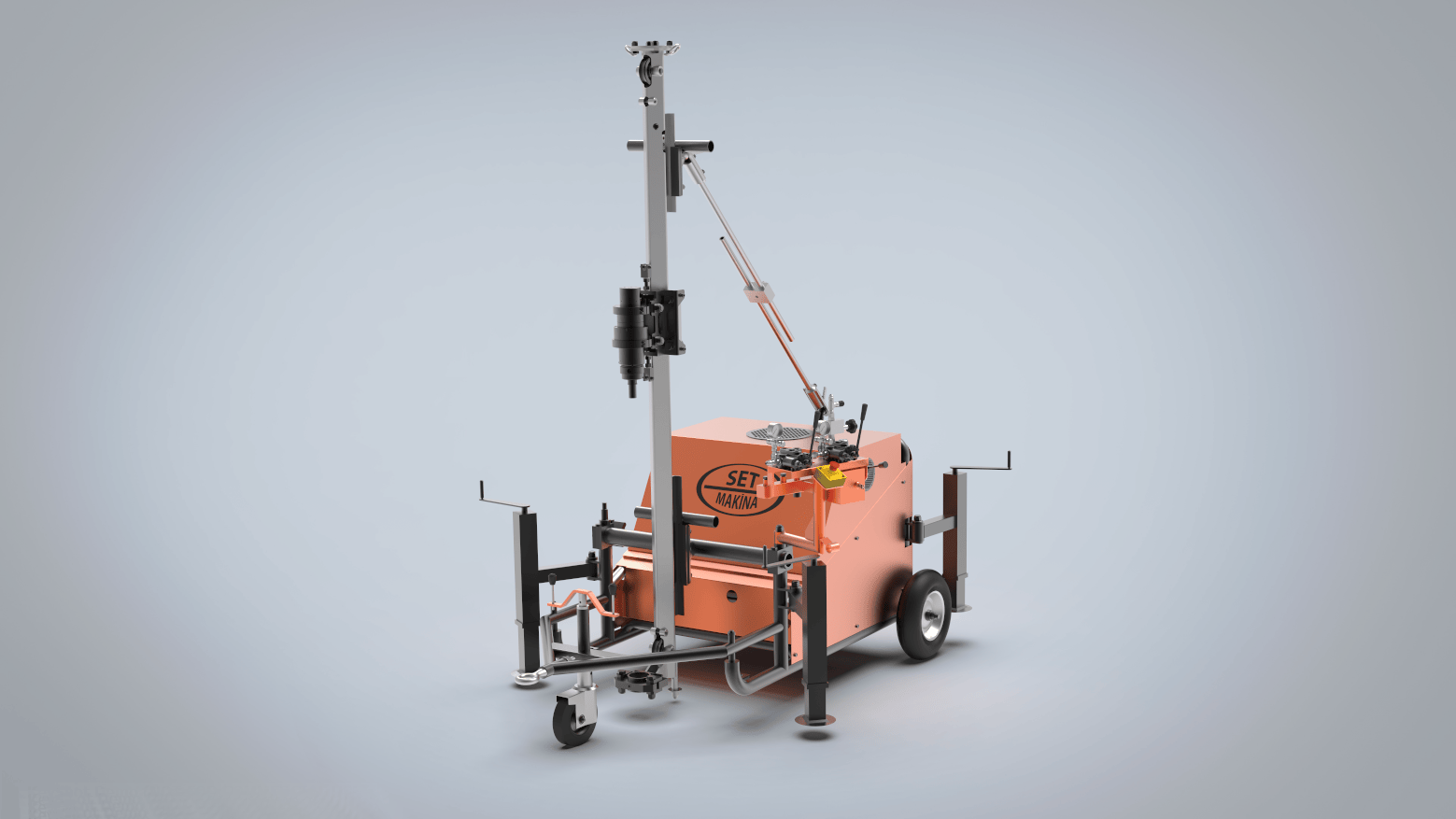

Carottage
Avant d'acheter ou d'ouvrir un site, il faut savoir ce qu'il y a dessous. L'EXPLORER est une carotteuse entièrement hydraulique prélevant des carottes de Ø45 mm jusqu'à 15-25 m, sur une colonne pivotant sur 360 degrés dont l'inclinaison se règle par un tube télescopique. Elle se compose de cinq éléments sur un châssis remorquable à attelage et timon normalisés, pour qu'un véhicule la déplace entre les points de sondage. Si vous préférez qu'une seule machine sonde puis fore les trous de production, les chenillards SMART DRILL carottent jusqu'à 40 m en Ø38 mm.
Ce que l'EXPLORER vous apporte
Une carotteuse entièrement hydraulique en cinq éléments sur châssis remorquable, qu'un seul véhicule déplace entre les points de sondage.
- Diamètre de carotte Ø45 mm
- Profondeur de carottage 15-25 m
- Longueur de tige 1 500 mm
- Moteur 23 CV essence, entraînement entièrement hydraulique
- Colonne pivotante sur 360 degrés, inclinaison par tube télescopique
- Poids 485 kg, 520 kg avec coffre
Besoin de sonder puis de forer les trous de production avec une seule machine ? Les chenillards SMART DRILL carottent jusqu'à 40 m en Ø38 mm.
Indiquez le diamètre et la profondeur de carotte souhaités et le terrain sondé : nous chiffrerons l'EXPLORER ou un SMART DRILL avec tête de carottage. Faire chiffrer une carotteuse →
Les douze machines comparées
Valeurs publiées sur les fiches produits. Le diamètre et la profondeur dépendent du marteau monté : les deux configurations sont indiquées quand une machine accepte l'un ou l'autre.
Ouvrir le comparatif complet des douze machines
| Machine | Énergie | Portage | Diamètre de trou | Profondeur maxi | Course d'avance | Poids |
|---|---|---|---|---|---|---|
| Forage en ligne | ||||||
| TIGERLINE | Air, 7 bar | Rail, colonne simple | 32-45 mm marteau en tête | 10 m | 2 100-2 900 mm | 150 kg hors perforateur |
| TIGERLINE II | Air, 7 bar | Rail, double colonne | 32-45 mm marteau en tête | 10 m | 2 100-2 900 mm | 415 kg hors perforateurs |
| Foreuses à colonne fond-de-trou | ||||||
| TIGERDRILL | Air, 7 bar | Colonne, 250 cm | 76-102 mm fond-de-trou · 32-45 mm marteau en tête | 25-30 m · 10 m | 1 100-1 600 mm | 125 kg |
| HYDRODRILL | Hydraulique 100-150 bar, air 7 bar | Colonne et centrale sur roues | 76-102 mm fond-de-trou · 32-45 mm marteau en tête | 25-30 m · 10 m | 1 100-1 600 mm | 210 kg colonne, 200 kg centrale |
| HORDRILL | Air, 7 bar | Châssis roulant, horizontal | 76-102 mm fond-de-trou · 32-45 mm marteau en tête | 25-30 m · 10 m | 1 600-2 200 mm | 240 kg |
| MOBILDRILL | Air, 7 bar | Châssis roulant | 76-102 mm fond-de-trou · 32-45 mm marteau en tête | 25-30 m · 10 m | 1 100-1 600 mm | 360 kg en fond-de-trou, 240 kg en marteau en tête |
| Ancrage et fondations | ||||||
| SMARTROOF | Air, 7 bar | Bâti fixe | 76-102 mm fond-de-trou · 32-45 mm marteau en tête | 25-30 m · 10 m | 1 700 mm | 360 kg hors marteau fond-de-trou |
| SMARTROOF-MOBILE | Air, 7 bar | Base roulante | 76-102 mm fond-de-trou · 32-45 mm marteau en tête | 25-30 m · 10 m | 1 700 mm | 360 kg hors marteau fond-de-trou |
| Machines à énergie embarquée | ||||||
| SMART DRILL DIESEL | Diesel 28 CV (21 kW) | Chenilles caoutchouc automotrices | 76-102 mm fond-de-trou · 32-45 mm marteau en tête · carotte Ø38 mm | 25-30 m · 10 m · 40 m en carottage | 1 600 mm | 1 580 kg |
| SMART DRILL ÉLECTRIQUE | Électrique 20 CV (15 kW), 380 V | Chenilles caoutchouc automotrices | 76-102 mm fond-de-trou · 32-45 mm marteau en tête · carotte Ø38 mm | 25-30 m · 10 m · 40 m en carottage | 1 600 mm | 1 580 kg |
| HPDC 1600 | Diesel 23,9 CV (17,6 kW), 210 bar | Équipement sur bras de pelle | 76-102 mm fond-de-trou · 32-45 mm marteau en tête | 25-30 m · 10 m | 1 600 mm | 2 950 kg |
| Carottage | ||||||
| TIGER EXPLORER | Essence 23 CV, entièrement hydraulique | Châssis remorquable, colonne 360 degrés | carotte Ø45 mm | 15-25 m | tige de 1 500 mm | 485 kg (520 kg avec coffre) |
La vitesse de pénétration en configuration fond-de-trou est de 40-50 cm/min dans le marbre et de 25-35 cm/min dans le granit ; en marteau en tête, de 50-70 cm/min dans le marbre et 35-50 cm/min dans le granit. La rotation fond-de-trou est de 83 tr/min à 430 Nm sur les machines pneumatiques, 105-160 tr/min à 450-680 Nm sur la HYDRODRILL et 315-350 tr/min à 250-300 Nm sur les chenillards hydrauliques. La fréquence de frappe en marteau en tête est de 1 620 à 2 000 coups/min avec un emmanchement 22 × 108 mm. Le raccord d'air est un Camlock de 1 pouce et demi sur les foreuses à colonne et de ligne.
Faites défiler le tableau latéralement pour voir toutes les colonnes.
Comment choisir
Quatre questions, dans cet ordre. Une fois répondues, la machine est généralement décidée avant même de regarder une référence.
1. Quel diamètre fait le trou ?
76-102 mm implique un marteau fond-de-trou, ce qui écarte les foreuses de ligne. 32-45 mm implique un marteau en tête, que toutes les machines ici peuvent porter sauf l'EXPLORER. Si vous avez besoin des deux tailles sur le même site, la MOBILDRILL, la SMARTROOF, la HPDC 1600 et les SMART DRILL passent de l'une à l'autre sans modification.
2. De quelle énergie le site dispose-t-il ?
Air comprimé seul : TIGERDRILL, HORDRILL, MOBILDRILL, SMARTROOF et les deux foreuses de ligne. Une centrale hydraulique pour plus de couple en roche dure : HYDRODRILL. Rien du tout : les chenillards SMART DRILL embarquent un diesel de 28 CV ou un moteur électrique de 15 kW. Une pelle déjà sur place : la HPDC 1600 utilise le bras et apporte sa propre centrale.
3. À quelle fréquence la machine se déplace-t-elle ?
Un gradin, beaucoup de trous alignés : une foreuse de ligne sur rail. Une position fixe pour la journée : une colonne sur patins. Un front de taille que l'on suit : un châssis roulant qu'une personne repositionne. Terrain accidenté et longues distances entre trous : des chenilles caoutchouc. C'est le temps de repositionnement, et non la vitesse de pénétration, qui décide généralement du métrage journalier.
4. Le compresseur est-il assez gros ?
La consommation publiée est de 4,2 m3/min pour les foreuses à colonne et d'ancrage et de 5 à 10 m3/min pour les foreuses de ligne, à 7 bar. Prévoyez au moins 5 m3/min d'alimentation par machine et une marge pour les pertes en ligne. Si plusieurs machines tournent ensemble, additionnez les débits avant de dimensionner le compresseur, pas après.
Le sciage au fil demande deux machines, pas une
Un bloc se libère par un trou vertical et un trou horizontal qui doivent se rejoindre exactement, 25 à 30 m plus loin. Cela fait une foreuse à colonne fond-de-trou plus une HORDRILL, avec une foreuse de ligne pour les coupes de séparation. Indiquez la hauteur de gradin et la taille des blocs et nous dirons quelle paire, et ce que le compresseur doit couvrir.
Si vous ouvrez une carrière
Vous n'achetez pas une machine mais une chaîne : forage, sciage, basculement et manutention du bloc. Notre liste complète d'équipement de carrière détaille ce que fait tourner une exploitation produisant 1 000 m3 de blocs par mois. Donnez-nous un objectif de production et nous dimensionnerons l'ensemble plutôt qu'une machine isolée.
Répondez à ces quatre questions et envoyez-les. Nous revenons avec la machine, le marteau qui lui convient, le compresseur nécessaire et le prix.
Envoyer mes quatre réponsesOù ces machines travaillent
Trois chantiers dont nous pouvons parler, chacun avec une machine différente répondant à une contrainte différente.
Guide techniqueMarteau fond-de-trou ou marteau en têteLes deux méthodes, ce qu'elles coûtent et où chacune cesse d'être pertinente. C'est la décision qui commande ensuite la machine, le marteau et le train de tiges.Lire l'article
Guide techniqueForage ou sciage pour l'extraction du granitDans le marbre, la question est tranchée depuis des décennies. Dans le granit elle se repose sur chaque projet, et s'y tromper peut doubler ou tripler le coût de production de chaque mètre cube.Lire l'article
RéférenceLa liste complète d'équipement de carrièreCe que fait tourner une carrière de granit produisant 1 000 m3 de blocs par mois, machine par machine, y compris l'équipement de soutien qui n'apparaît sur aucune liste d'achat avant de manquer.Lire l'article Questions fréquentes
Quelle différence entre une machine à marteau en tête et une machine fond-de-trou ?
Sur une machine à marteau en tête, l'unité de percussion est en haut de la tige et le choc descend jusqu'au taillant : de l'énergie se perd avec la profondeur, et la limite pratique se situe vers 32-45 mm de diamètre et 10 m. Sur une machine fond-de-trou, le marteau est au fond du trou et frappe directement le taillant, si bien qu'un trou de 76 à 102 mm garde son alignement sur 25 à 30 m. La plupart des machines de cette page acceptent l'un ou l'autre, en changeant la tête.
Quelle machine pour le sciage au fil diamanté ?
Deux trous doivent se rejoindre en profondeur, un vertical et un horizontal. Le trou vertical est foré par une TIGERDRILL, une HYDRODRILL ou une MOBILDRILL, et le trou horizontal par une HORDRILL, tous en 76-102 mm jusqu'à 25-30 m. Une foreuse de ligne est ensuite utilisée pour les coupes de séparation qui libèrent le bloc.
Quelle taille de compresseur faut-il ?
La consommation publiée est de 4,2 m3/min pour les foreuses à colonne et d'ancrage et de 5 à 10 m3/min pour les foreuses de ligne, dans les deux cas à 7 bar de pression de service. Prévoyez un minimum de 5 m3/min par machine, additionnez les débits si plusieurs machines tournent en même temps, et gardez une marge pour les pertes le long de la ligne.
Ces machines forent-elles à l'horizontale et en biais ?
Oui. Toutes les machines listées ici forent à la verticale, à l'horizontale et en biais. La HORDRILL est conçue spécifiquement pour le forage horizontal sur châssis roulant, et la HPDC 1600 sur bras de pelle atteint des positions en paroi et au plafond qu'une colonne posée au sol ne peut pas prendre.
À quoi sert une foreuse de ligne ?
Elle fore une rangée de trous rapprochés de 32 à 45 mm le long d'une ligne sur le front de taille, pour que le bloc se sépare selon cette ligne lors du fendage ou du sciage au fil. La TIGERLINE porte un perforateur sur une colonne simple, la TIGERLINE II un perforateur sur chacune de ses deux colonnes, pour un débit environ doublé.
Quelle machine pour le boulonnage et l'ancrage ?
La SMARTROOF et la SMARTROOF-MOBILE sont faites pour cela : trous d'ancrage, de boulonnage et de fondation en 76-102 mm avec un marteau fond-de-trou ou en 32-45 mm avec un marteau en tête, en fonctionnant à l'air comprimé seul. La MOBILDRILL est utilisée pour le même travail quand les trous sont dispersés.
Les machines sont-elles livrées avec le perforateur ou le marteau fond-de-trou ?
La machine et le marteau se spécifient séparément, parce que le marteau dépend du trou que vous forez. Les foreuses de ligne acceptent les perforateurs pneumatiques YT24, YT28, MP90 et MP100 ; les foreuses à colonne reçoivent un marteau fond-de-trou dimensionné au trou. Indiquez le trou et nous chiffrerons la machine et le marteau ensemble.
Peut-on faire du carottage avec une machine de forage ?
La TIGER EXPLORER est la carotteuse dédiée, avec des carottes de Ø45 mm jusqu'à 15-25 m. Les chenillards SMART DRILL acceptent également une tête de carottage et atteignent 40 m en Ø38 mm : c'est l'option à regarder si la même machine doit ensuite forer des trous de production.
Ces machines sont-elles certifiées ?
Toutes les machines de cette page portent le marquage CE et sont construites selon la directive Machines 2006/42/CE ; la SMART DRILL ÉLECTRIQUE répond en outre à la directive Basse Tension 2014/35/UE. La production est certifiée ISO 9001, ISO 14001 et ISO 45001. Si un site exige du matériel pour atmosphère explosible classée, consultez-nous avant de commander, car cela dépend de la configuration.
Quelles pièces et quel support sont disponibles ?
Les machines sont fabriquées dans notre atelier d'Ankara : les pièces, les pièces d'usure et le service viennent du fabricant plutôt que d'un distributeur. Les numéros de série sont enregistrés au nom de l'acheteur, et les tiges, taillants et marteaux proviennent de la même source.
